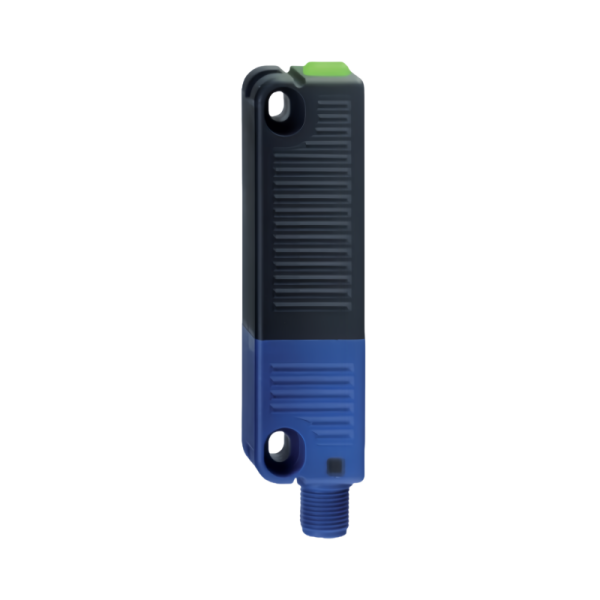

Schmersal施邁賽安全傳感器RSS16-I1-D-R-ST8H（項目編號103009533）的工作原理基于RFID（射頻識別）技術，通過非接觸式編碼實現安全門或防護裝置的位置監控，確保設備在安全狀態下運行。

核心工作原理

RFID非接觸式編碼

傳感器采用RFID技術，通過電磁場與編碼執行器（目標物）進行無線通信。執行器內置編碼，傳感器讀取編碼后驗證其合法性，防止未經授權的操作或篡改。這種設計符合ISO 14119標準，提供高編碼等級的防篡改保護。

位置監控與安全輸出

當安全門或防護裝置關閉時，執行器進入傳感器檢測范圍，傳感器讀取編碼并確認位置正確后，輸出安全信號（如PNP或NPN信號），允許設備啟動或繼續運行。

若門被打開或執行器移出檢測范圍，傳感器立即切斷安全輸出，觸發設備停機或進入安全狀態，防止人員接觸危險區域。

動態響應與故障安全

響應時間：最大100毫秒，確保快速響應安全事件。

故障安全設計：內置短路保護和診斷功能，即使發生短路或異常，也能保持安全輸出狀態，避免誤操作。

風險持續期：最大200毫秒，進一步降低事故風險。

技術特性支持工作原理

外殼與防護

材料為玻璃纖維加固熱塑塑料，自熄滅特性，適應惡劣工業環境。

防護等級IP65/IP67，防塵防水，確保長期穩定性。

連接與安裝

支持M12插頭或螺絲端子連接，便于快速接線。

非嵌入式安裝，靈活適應不同機械結構需求。

診斷與擴展功能

可選診斷輸出或SD接口（串行診斷），支持設備狀態監控與故障預測，減少停機時間。

最多可串聯31個安全開關設備，通過SD網關和現場總線（如PROFIBUS）將診斷數據傳輸至控制器，實現集中管理。

應用場景

安全門監控：用于機床、自動化生產線等設備的防護門位置檢測，確保人員在危險區域關閉時無法啟動設備。

無接觸保護：替代傳統機械限位開關，減少磨損，提高系統壽命。

防爆環境（需選型）：若需防爆功能，需選擇EX-RSS16系列，但RSS16-I1-D-R-ST8H可能為非防爆版本，需根據具體需求確認。
