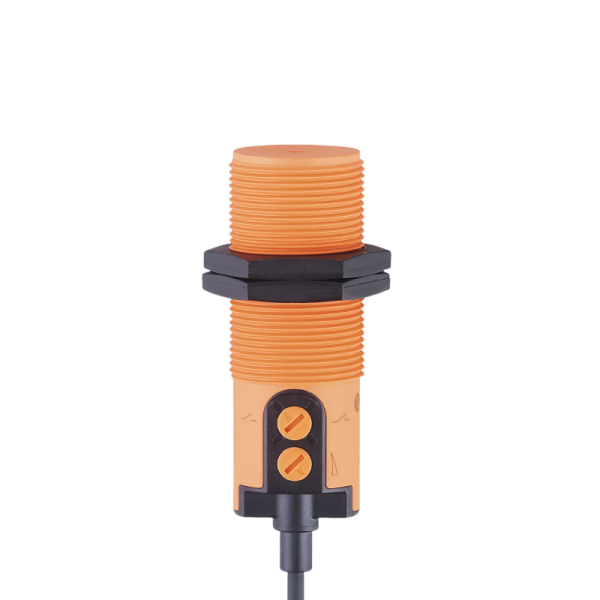

ifm易福門電容式接近開關KI6005結構特點

ifm易福門電容式接近開關KI6005結構特點

產品描述

方便可調的感應范圍

帶有用于開關點的信號顯示

高防護等級，適應嚴苛工業環境的需求

用于位置檢測或液位監控

結構特點

電極設計

KI6005采用雙電極結構（發射電極與接收電極），形成等效電容。當物體接近時，其介電常數變化導致電極間電容值改變，觸發檢測信號。這種設計使其能夠檢測金屬、非金屬（如塑料、液體、粉末）等各類物體，突破了傳統電感式開關僅能檢測金屬的限制。

高防護等級外殼

外殼采用耐腐蝕、耐高溫材料（如PP或高強度塑料），防護等級達IP65/IP67，可抵御粉塵、水浸及高壓沖洗，適應化工、食品加工等嚴苛工業環境。外殼設計為非齊平安裝的M30螺紋結構（尺寸M30 x 1.5 / L = 92mm），便于集成到現有系統中。

集成化電路板

電路板是KI6005的控制中心，集成了信號處理器、放大器、振蕩器及閾值比較器等核心元件：

振蕩器：產生高頻交變電場（頻率范圍100kHz–1MHz），穿透非金屬外殼覆蓋檢測區域。

信號處理單元：將電容變化轉換為電壓信號，通過閾值比較器判斷是否觸發開關輸出。

輸出電路：支持PNP/NPN晶體管輸出，常開/常閉功能可選，兼容多數控制系統。

可調感應范圍與智能接口

感應距離支持0.5mm至40mm動態調節，用戶可通過電位計或IO-Link接口（版本1.1）靈活設置檢測閾值，適應不同介質（如水、塑料、金屬）的檢測需求。

IO-Link接口支持參數配置、運行小時計數、開關點設定等智能功能，提升設備可維護性。

抗干擾與穩定性設計

通過EMC電磁兼容認證（EN 61000-4-2/3/4/6），抗干擾能力強，適用于電磁環境復雜的工業場景。

具備反相保護、短路保護及過載保護功能，確保設備長期穩定運行。

光學調節輔助與狀態指示

配備12個綠色LED作為光學調節輔助，幫助用戶快速校準檢測位置。

狀態指示通過1個黃色LED（開關狀態）和1個綠色LED（操作狀態）實現，直觀顯示傳感器工作狀態。

連接接口與電氣設計

采用10米PUR電纜（? 4mm；3 x 0.34mm2），符合工業標準，確保信號傳輸可靠性。

工作電壓范圍10V至30V DC，電流損耗<22mA，支持寬電壓兼容。

開關輸出DC電壓降最大值2.5V，持續電流負載200mA，開關頻率DC 30Hz。

電容式接近開關型號列舉

KG6000

KI6001

KI6005

KI6000

KT5002

KF5001

KI0024

KT5001

KT5006

技術參數

產品特征

電氣設計PNP

輸出功能常開/常閉; (可選)

感應距離[mm]0.5...40

通信接口IO-Link

外殼螺紋結構

尺寸[mm]M30 x 1.5 / L = 92

應用

特殊的性能光學的調節輔助

電氣數據

工作電壓[V]10...30 DC

電流損耗[mA]< 22

防護等級III

反相保護有
